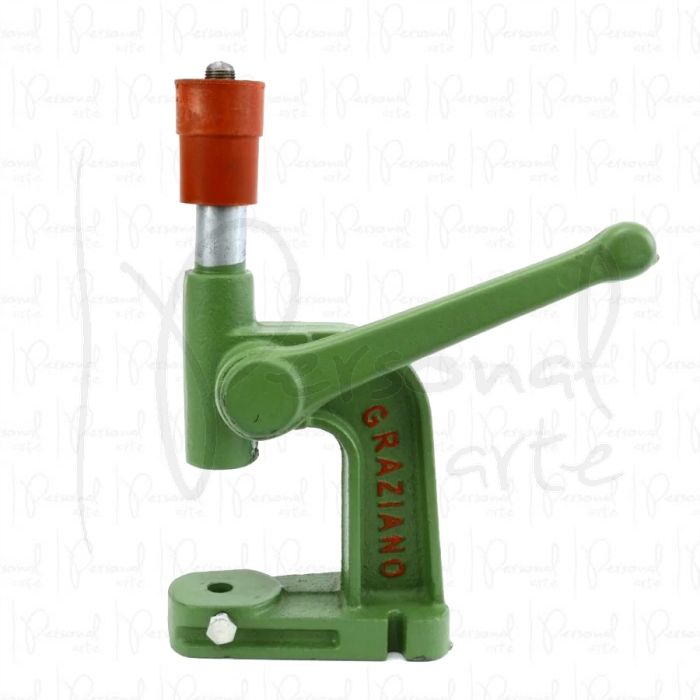

Balancim 7 - Verde

Máquina Manual para aplicação de ilhoses, rebites, botões e afins.

Características:
- Peso: 2,360 kgs.
- Dimensão com cabo: 180 x 80 x 245 mnm ( C.L.A).
- Vão útil horizontal: 50 mm
- Vão útil vertical: 53 mm
- Rosca do eixo superior para fixar matriz: 6,3 mm x 24 f.p.p. (fios por polegada).
- Diâmetro do furo inferior para fixar matriz: 10,5 mm
- Capacidade de pressão: 100 kgs


FIXAÇÃO DA MÁQUINA

Fixar sobre uma mesa ou bancada firme.

FIXAÇÃO DAS MATRIZES

Parte Superior: para botões de pressão, fixos, rebites, ilhoses etc.
*Fixar a matriz (1) rosqueando até que sua base encoste no eixo.
*Aperte levemente.

Parte Inferior: para botões ou outras peças.
*Coloque a matriz (2) e aperte o parafuso levemente.

MATRIZES PARA FORRAR NÃO SÃO FIXADAS.

REGULAGEM

Gire a cabeça reguladora no sentido anti-horário até que esta fique paralela com a extremidade do eixo. Aloje as matrizes e acione o cabo lateral até comprimi-las totalmente. Mantenha nesta posição e gire a cabeça reguladora no sentido horário, até encostar no cano. Volte o cabo lateral e em seguida, gire a cabeça reguladora 1/4 ou 1/2 volta no mesmo sentido, para que o ajuste final esteja completo. Para cada matriz, fazer nova regulagem.

MANUTENÇÃO E CONSERVAÇÃO

Lubrifique periodicamente, com algumas gotas de óleo, o orifício lateral e o eixo, tirando a cabeça reguladora. Este equipamento foi projetado e fabricado para proporcionar uma mínima manutenção e máxima durabilidade, porém, evite fazer trabalhos/fixações de acessórios nos quais se exija uma pressão extrema.

RECOMENDAÇÕES ÚTEIS E CUIDADOS ESPECIAIS

Cuidado com as mãos.
Não trabalhe com a máquina solta na bancada.
Não trabalhe com as matrizes soltas ou descentralizadas.
Não solte bruscamente o cabo lateral após a operação.
Não aumente ou prolongue o cabo lateral com auxílio de canos ou similares.

MARCA: GRAZIANO
